B767-300F装载指南

波音767-300是波音767-200型的加长型

主货舱布局图:

B767-300F装载指南

型板布局:A型板(PAG)
装载位置:主货舱绿色位置
限制重量:2722KG(以载重平衡手册为准)
最高限制:200CM
收边限制:119CM(窄边)
特别说明:机头机尾竖向装载

B767-300F装载指南

型板布局:A型板(PAG)
装载位置:主货舱红色位置
限制重量:3800KG(以载重平衡手册为准)
最高限制:244CM
收边限制:无
特别说明:机头第二个板位横向装载

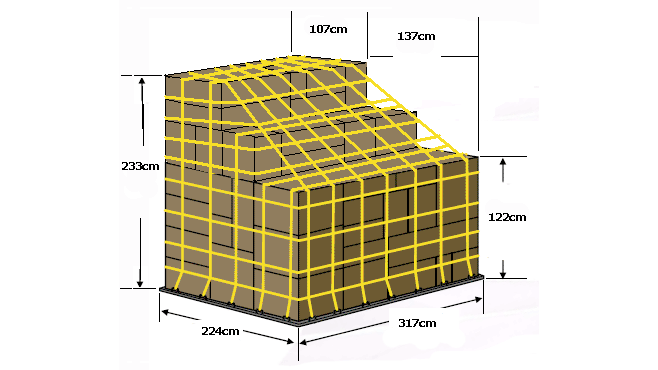

B767-300F装载指南

型板布局:A型板(PAG)
装载位置:1-9L/R(主货舱橙色位置)
限制重量:6030KG(以载重平衡手册为准)
最高限制:233CM
收边限制:122CM(宽边)
特别说明:主货舱两侧装载

B767-300F装载指南

型板布局:A型板(PAG)
装载位置:2-16(主货舱黄色位置)
限制重量:6030KG(以载重平衡手册为准)
最高限制:244CM
收边限制:213CM(窄边)
特别说明:机头机尾竖向装载

B767-300F装载指南

型板布局:M型板(PMC)
装载位置:2-14(主货舱浅蓝色位置)
限制重量:6803KG(以载重平衡手册为准)
最高限制:244CM
收边限制:213CM(窄边)
特别说明:主货舱竖向装载

B767-300F装载指南

下货舱布局图

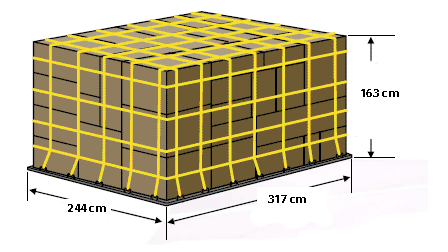

B767-300F装载指南

型板布局:M型板(PMC)
装载位置:下货舱
限制重量:5102KG(以载重平衡手册为准)
最高限制:163CM
收边限制:无
特别说明:无

B767-300F装载指南

型板布局:1DQF
装载位置:下货舱
限制重量:2450KG(以载重平衡手册为准)
最高限制:无
收边限制:无
特别说明:下货舱机尾

B767-300F装载指南

型板布局:2×DPE
装载位置:下货舱
限制重量:1220KG(以载重平衡手册为准)
最高限制:无
收边限制:无
特别说明:下货舱机尾

B767-300F装载指南
B767-300F装载指南

舱门尺寸图:

B767-300F装载指南
